Size of the cleaning area

The total length of the three cleaning sections is 1140MM

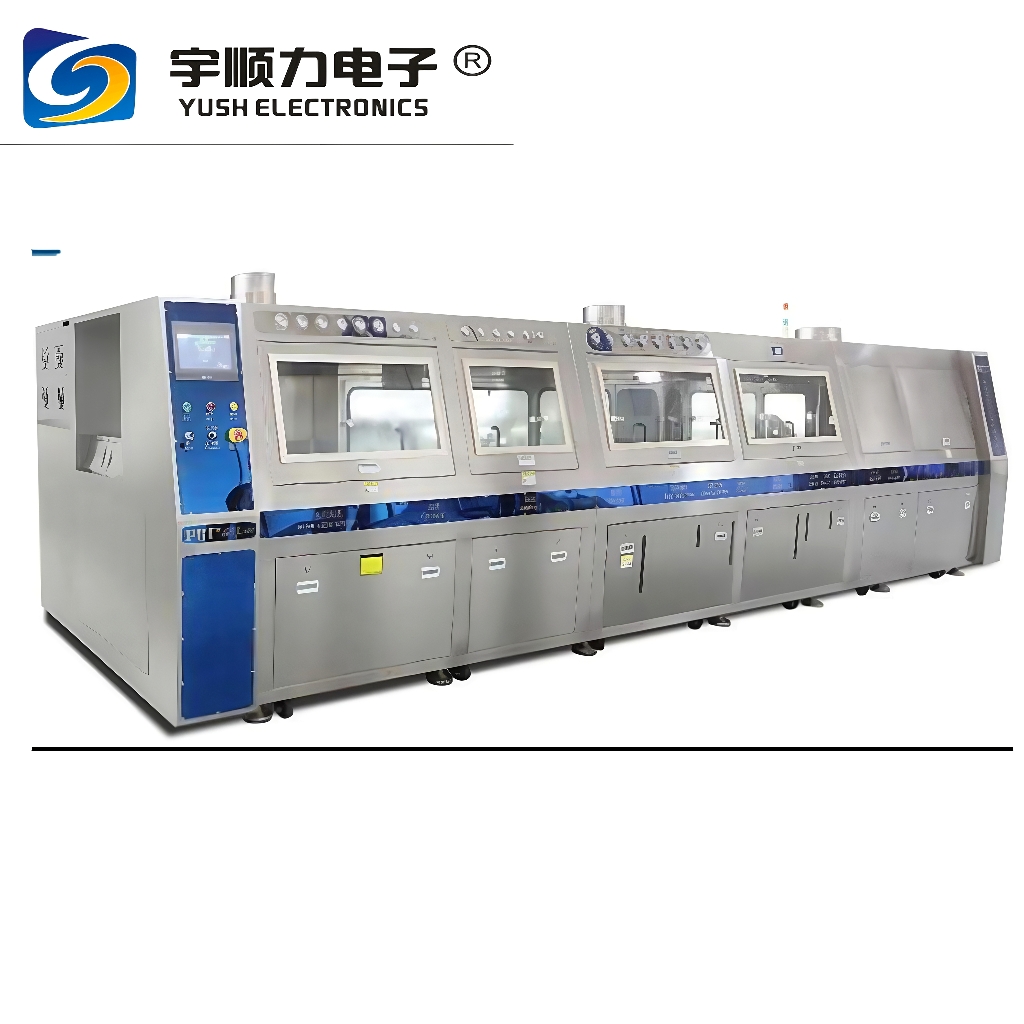

Equipment appearance dimensions:

5000MM* 1960MM* 1840MM

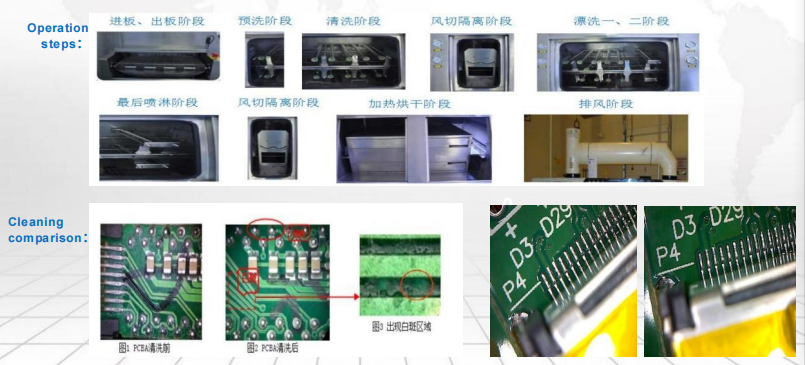

Process flow:

Into the board section, water vapor separation, pre-cleaning - clean clean 1-2 - chemicals isolation -  drainage chamber - rinse -- rinse -- rinse 1 2 - the final spray - wind cut 1 - the wind cut 2 - drying -    the plate - drying 2 paragraphs

Capacity calculation

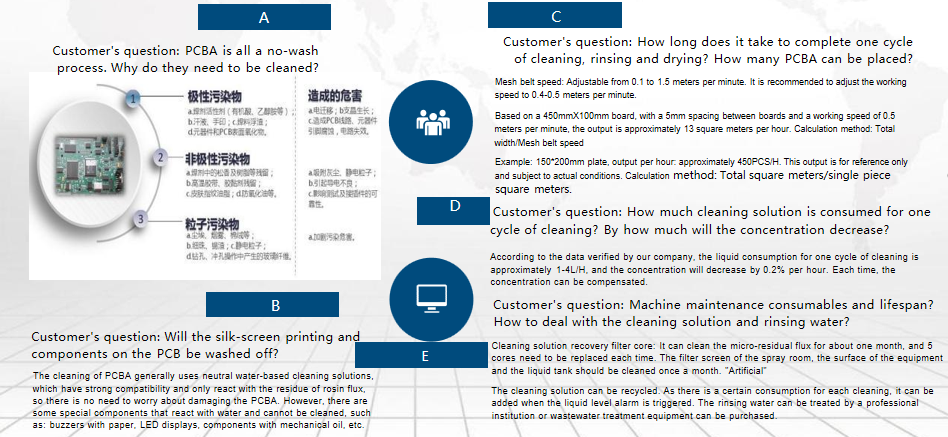

Mesh belt speed: Adjustable from 0.1 to 1.5 meters per minute. It is recommended to adjust the         working speed to 0.4-0.5 meters per minute.

Reference: For 450mmX100mm plates, the plate placement spacing is 5mm, and the working            speed is 0.5 meters per minute

Output: approximately 13 square meters per hour; Calculation method: Total width/Mesh belt speed

Example: 150*200mm plate, output per hour: approximately 450PCS/H. This output is for reference  only and subject to actual conditions. Calculation method: total square meters/single square meters

Conveying surface height

950±50mm(adjust)

Entrance and exit direction:

Left in, right out (viewed from the front window of the unit)

Exhaust volume (air extraction volume) :

about36M³/Min  ；Exhaust outlet diameter: 250mm, three at the front, middle and rear

Weight:

about1800KG

Power supply requirements

AC380/3P/50H；Total power: 102Kw/ 160A Rated operating power: 55Kw/85A
